招标参数
|
型号 |
Sona 4.2B-11 |
Sona 2.0B-11 |
|
芯片类型 |
背照式科学级CMOS |
背照式科学级CMOS |
|
阵列尺寸 |
2048（宽）x 2048（高） |
1400（宽）x 1400（高） |
|
像素量级 |
420万像素 |
200万像素 |
|
像素尺寸 |
11 x 11 μm |
11 x 11 μm |
|
成像靶面 |
22.5 mm x 22.5 mm (31.9 mm 对角线) |
15.5 mm x 15.5 mm (21.8 mm 对角线) |
|
读出模式 |
滚动快门和模拟全局快门 |
滚动快门和模拟全局快门 |
|
像素读出速率 |
200 MHz (16位模式) 400 MHz (12位模式) |
200 MHz (16位模式) 400 MHz (12位模式) |
|
量子效率 |
95% (最大) |
95% (最大) |
|
读出噪声（e-），中值 |
1.6 e- (所有读出速度) |
1.6 e- (所有读出速度) |
|
芯片工作温度 风冷 水/液冷 |
-25°C (@30°C 环境温度) -45°C (@10°C 水温) |
-25°C (@30°C 环境温度) -45°C (@10°C 水温) |
|
暗电流 风冷 (@-25°C) 水/液冷 (@ -45°C) |
0.4 e-/像素/秒 0.2 e-/像素/秒 |
0.4 e-/像素/秒 0.2 e-/像素/秒 |
|
有效像素井深 |
85 000 e- |
85 000 e- |
|
动态范围 |
53 000:1 |
53 000:1 |
|
寄存器动态范围 |
16-bit (扩展动态范围) 12-bit (最大帧速) |
16-bit (扩展动态范围) 12-bit (最大帧速) |
|
线性度 |
> 99.7% |
> 99.7% |
|
光子响应非均匀性 |
< 0.5% (@ 半光范围) |
< 0.5% (@ 半光范围) |
|
感兴趣区域 (ROI) |
用户可定义（最小一个像素 尺寸 8 x 8 ） |
用户可定义（最小一个像素 尺寸 8 x 8 ） |
|
预定义 (ROI) |
1608 x 1608, 1200 x 1200, 1024 x 1024, 512 x 512, 128 x 128 |
1024 x 1024, 512 x 512, 128 x 128 |
|
像素合并（在FPGA上） |
预设选项: 2x2, 3x3, 4x4, 8x8. 用户可定义合并规格 (包括非对称)，最小一个像素 |
预设选项: 2x2, 3x3, 4x4, 8x8. 用户可定义合并规格 (包括非对称)，最小一个像素 |
|
输入/输出 |
曝光同步信号参考行选项：最中间一行；ROI模式下最边缘一行；所有行；任一行； 外触发输入有效性参考信号，输入: 外部 |
|
|
触发模式 |
内触发；外触发；外触发起始序列；外触发控制曝光时间；软件内触发 |
|
|
软件曝光事件 |
开始曝光 - 结束曝光（第1行），开始曝光 - 结束曝光（第n行） |
|
|
成像时间戳精度 |
25 ns |
|
|
相机窗口 |
UV级熔融石英窗口、抗反射涂层 |
|
|
PC接口 |
USB 3.0 |
|
|
镜头接口 |
F-接口 |
C-接口 |

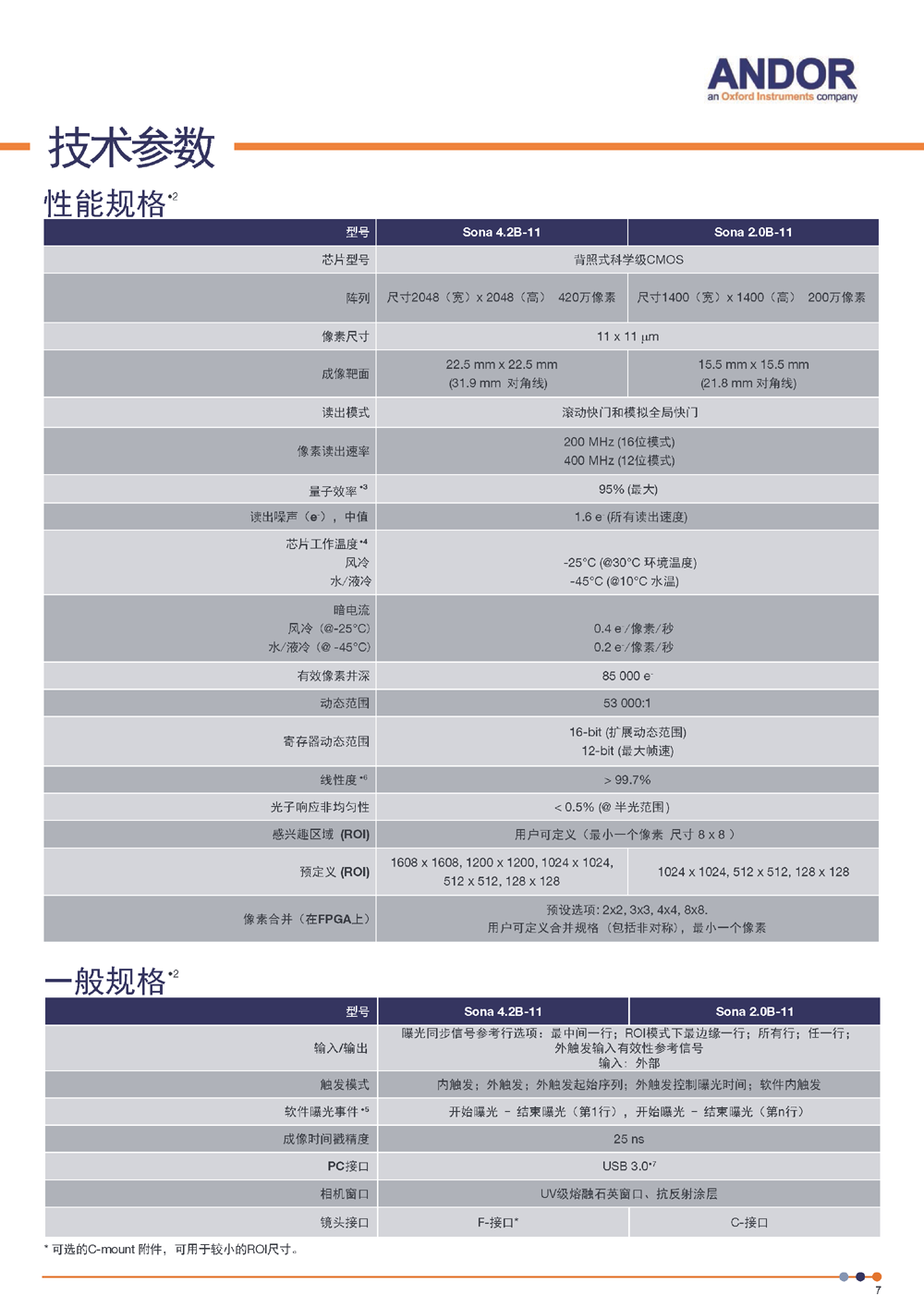

技术参数

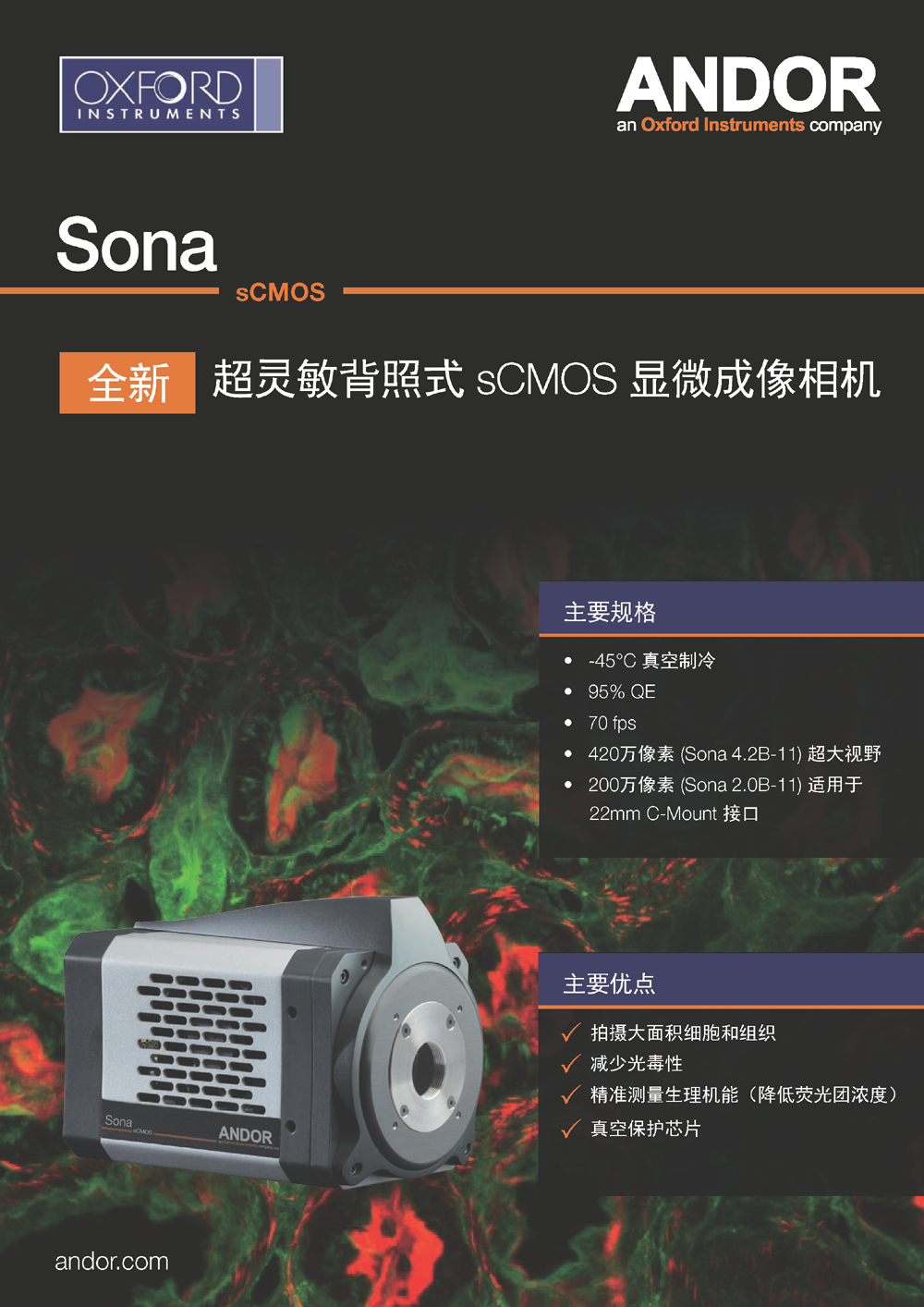

Sona是Andor全新的高性能sCMOS相机平台，专为荧光
显微成像设计，目前有Sona 4.2B-11 和 Sona 2.0B-11
两款型号。

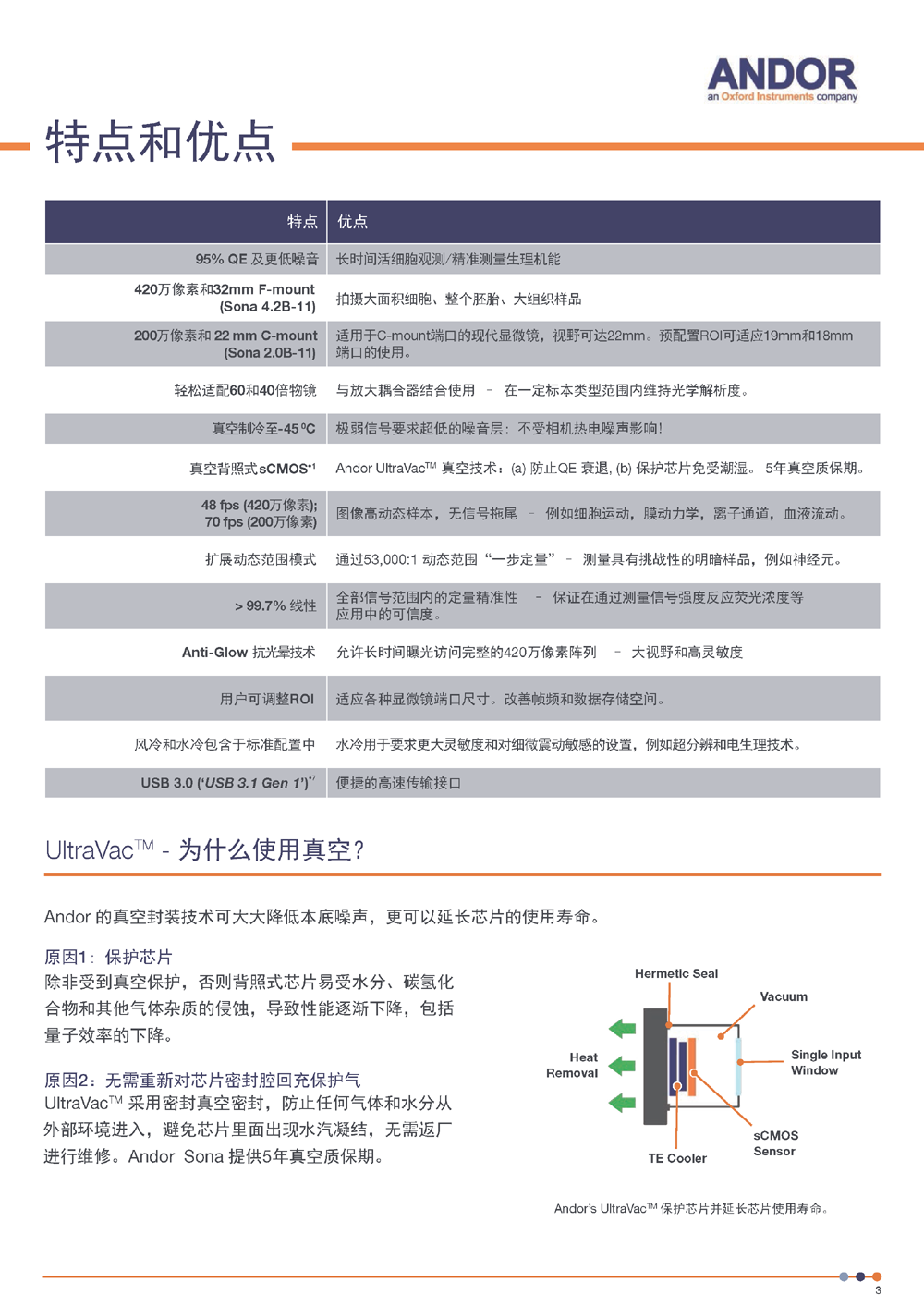

超灵敏背照式sCMOS相机
Sona 4.2B-11和Sona 2.0B-11背照式sCMOS 提供95％的量子效率，采用Andor独特的真空密封技术，制冷温度达到-45度，可大大降低噪音。背照式芯片是为增强灵敏度而选择的，选用这种高端技术来设计制造超灵敏的相机是有意义的。
降低激发功率 - 观察期间保存活体标本
降低荧光团浓度 - 获得更精准的生理机能
缩短曝光时间 - 记录更快的动态变化

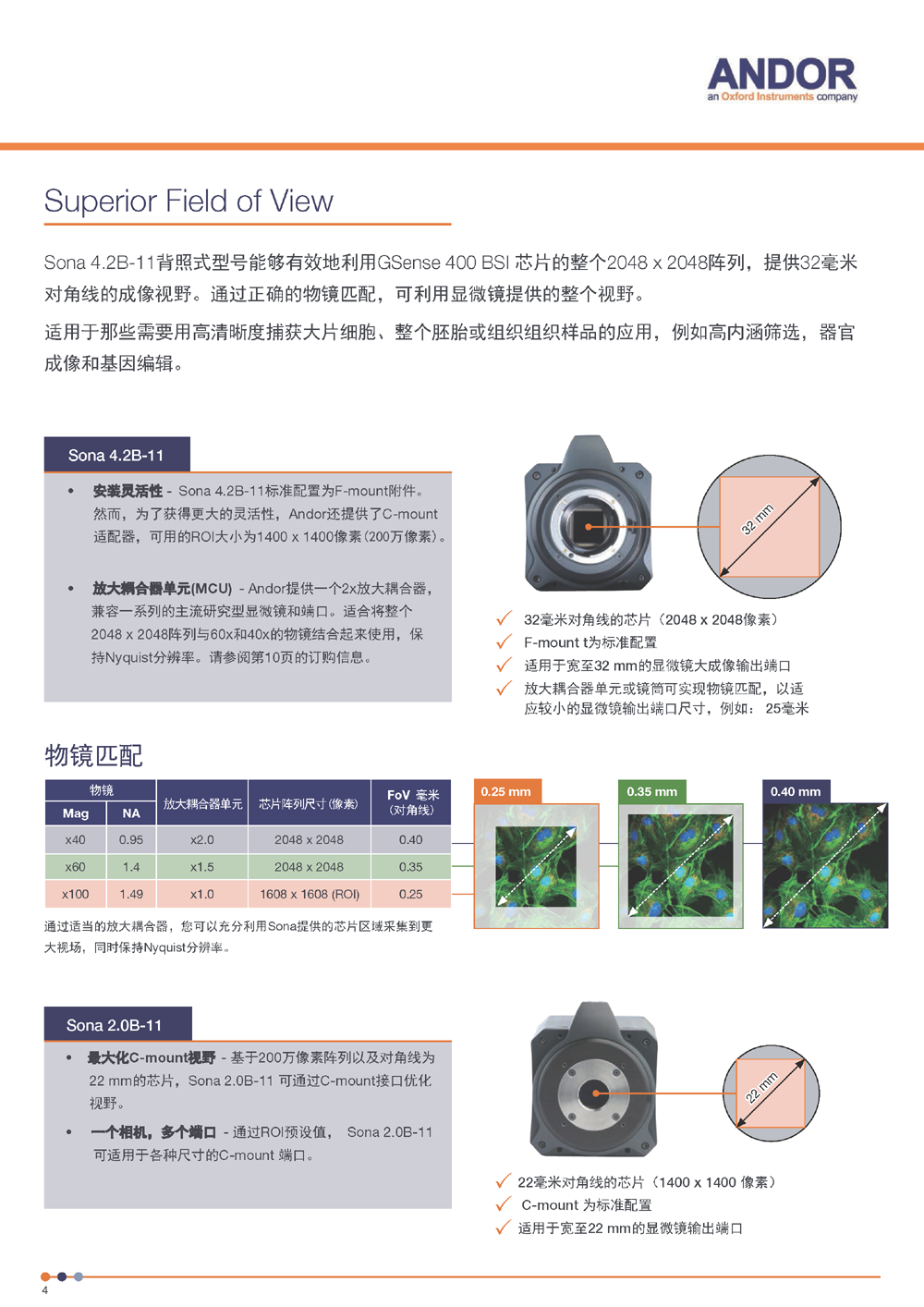

超大视野
作为旗舰型号，Sona 4.2B-11具有高度适应性，能够非常清晰的采集到大面积的细胞或整个胚胎成像。此外，Sona 2.0B-11通过C-mount显微镜端口视野可达22mm。预配置的ROI也可适应19mm和18mm端口的使用。
适合拍摄大片细胞、胚胎和组织

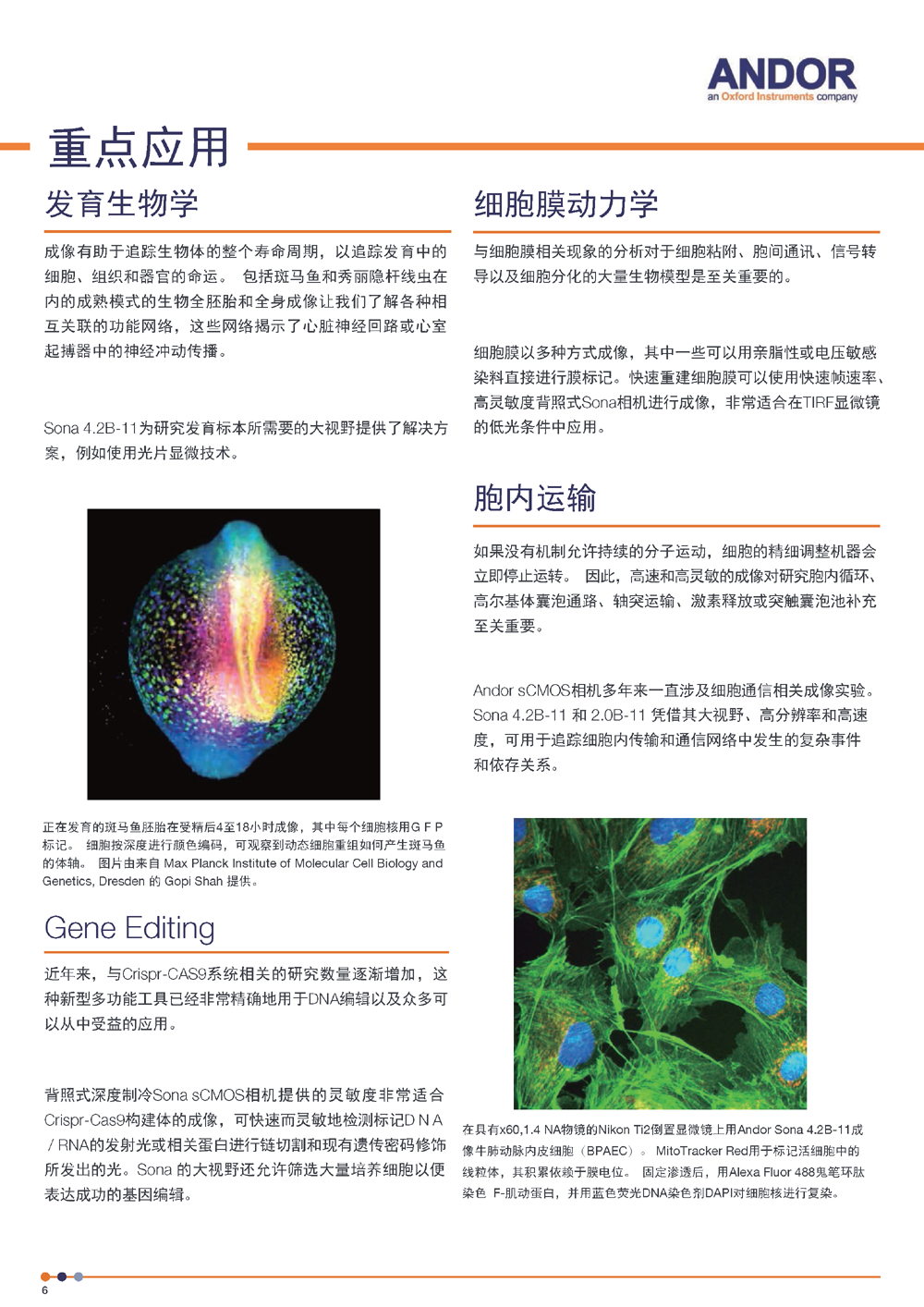

高内涵成像
发育生物学 - 捕获整个胚胎
组织培养 - 减少拼接，提高通量
类器官 – 阐释细胞间关联
基因编辑 - 筛选大量培养细胞以便成功表达表型
|
型号 |
Sona 4.2B-11 |
Sona 2.0B-11 |
|
芯片类型 |
背照式科学级CMOS |
背照式科学级CMOS |
|
阵列尺寸 |
2048（宽）x 2048（高） |
1400（宽）x 1400（高） |
|
像素量级 |
420万像素 |
200万像素 |
|
像素尺寸 |
11 x 11 μm |
11 x 11 μm |
|
成像靶面 |
22.5 mm x 22.5 mm (31.9 mm 对角线) |
15.5 mm x 15.5 mm (21.8 mm 对角线) |
|
读出模式 |
滚动快门和模拟全局快门 |
滚动快门和模拟全局快门 |
|
像素读出速率 |
200 MHz (16位模式) 400 MHz (12位模式) |
200 MHz (16位模式) 400 MHz (12位模式) |
|
量子效率 |
95% (最大) |
95% (最大) |
|
读出噪声（e-），中值 |
1.6 e- (所有读出速度) |
1.6 e- (所有读出速度) |
|
芯片工作温度 风冷 水/液冷 |
-25°C (@30°C 环境温度) -45°C (@10°C 水温) |
-25°C (@30°C 环境温度) -45°C (@10°C 水温) |
|
暗电流 风冷 (@-25°C) 水/液冷 (@ -45°C) |
0.4 e-/像素/秒 0.2 e-/像素/秒 |
0.4 e-/像素/秒 0.2 e-/像素/秒 |
|
有效像素井深 |
85 000 e- |
85 000 e- |
|
动态范围 |
53 000:1 |
53 000:1 |
|
寄存器动态范围 |
16-bit (扩展动态范围) 12-bit (最大帧速) |
16-bit (扩展动态范围) 12-bit (最大帧速) |
|
线性度 |
> 99.7% |
> 99.7% |
|
光子响应非均匀性 |
< 0.5% (@ 半光范围) |
< 0.5% (@ 半光范围) |
|
感兴趣区域 (ROI) |
用户可定义（最小一个像素 尺寸 8 x 8 ） |
用户可定义（最小一个像素 尺寸 8 x 8 ） |
|
预定义 (ROI) |
1608 x 1608, 1200 x 1200, 1024 x 1024, 512 x 512, 128 x 128 |
1024 x 1024, 512 x 512, 128 x 128 |
|
像素合并（在FPGA上） |
预设选项: 2x2, 3x3, 4x4, 8x8. 用户可定义合并规格 (包括非对称)，最小一个像素 |
预设选项: 2x2, 3x3, 4x4, 8x8. 用户可定义合并规格 (包括非对称)，最小一个像素 |
|
输入/输出 |
曝光同步信号参考行选项：最中间一行；ROI模式下最边缘一行；所有行；任一行； 外触发输入有效性参考信号，输入: 外部 |
|
|
触发模式 |
内触发；外触发；外触发起始序列；外触发控制曝光时间；软件内触发 |
|
|
软件曝光事件 |
开始曝光 - 结束曝光（第1行），开始曝光 - 结束曝光（第n行） |
|
|
成像时间戳精度 |
25 ns |
|
|
相机窗口 |
UV级熔融石英窗口、抗反射涂层 |
|
|
PC接口 |
USB 3.0 |
|
|
镜头接口 |
F-接口 |
C-接口 |
